ＫＲ−ＳＨシリーズ

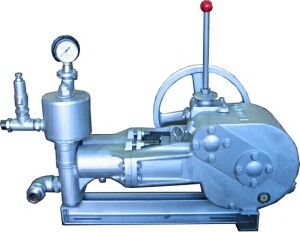

Ｖ６-Ｃ（ボーリング用ポンプ）

ボーリングポンプ（Ｖ６−Ｃ）は、長い伝統と８０００台の納入実績と共に、ユーザー皆様の絶対のご信頼を頂きましたＶ６−Ｂ型を更に改良したものです。軽量小型、極めて簡単な構造、分解修理の簡便さを重点に改良し、従来に増して優れた性能を発揮します。

　　　　　　 主な仕様

モデル	Ｖ６−Ｃ
形式	２連式プランジャポンプ
シリンダ径	７５�o
ストローク	８５�o
吐出量	４０〜６０Ｌ／min
吐出圧力（最大）	２．９４MPa
入力軸回転数	３２０〜４００min-1(rpm)
吸入管径	３８�o（１ １／２”）
吐出管径	２５�o（１”）
原動機	３．７kW
本体寸法（LxWxH）	1,045x385x770�o
質量（原動機及びベースを除く）	１００�s

本仕様及び寸法は製品の改良の為、予告なく変更する場合があります。

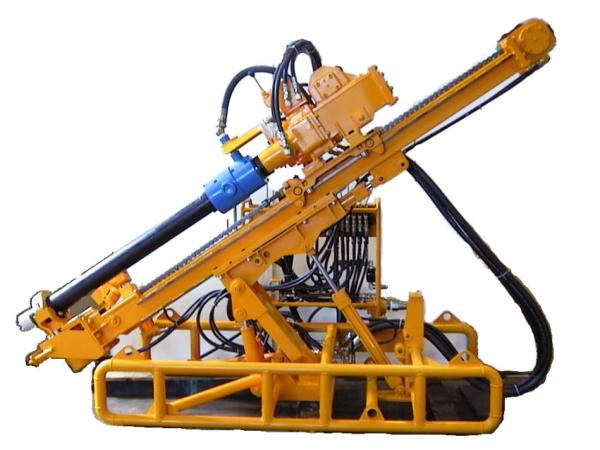

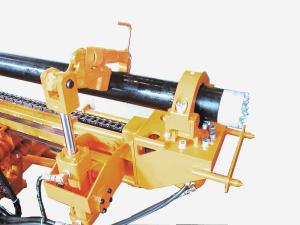

ロックボルトの施工に最適「ロックボーイ（メカニカルパーカッションドリル）」

二重管掘削型　メカ打撃式　ロータリーパーカッションドリル

近年ロックボルトの工事が増加しています。
ロックボルトの施工に最適な小型・軽量のロータリーパーカッションドリルです。
ロックボルトの施工では簡易足場上での作業や高所への揚重が求められます。小型で軽量・低価格を実現したロータリーパーカッションドリルです。

　メカ打撃方式（特許申請中）の特長
◎小さな動力で大きな打撃力を実現しました。
◎小さな動力だから、小型・軽量化が実現！高所への移動が容易！
◎極めてシンプルな機構の為、現場での整備・メンテナンスが容易。
◎二重管掘削も併用できる！崩壊層でもラクラク＆安心掘削！
◎長期間に渡る打撃テストや現場作業で実証された高耐久性！

まじめな技術屋達が作った自信作です。

＜用　途＞

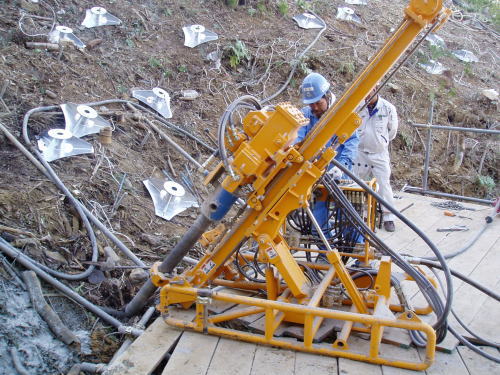

　軽量小型・二重管掘削の利点から、法面（のり面）のロックボルト工事や狭い場所・高所での
作業等で安全・能率的な工事が行えます。ロックボルト工事には簡易足場や、高所がつきものです。小型・軽量・高掘削力は絶対に必要な条件です。ロックボルト工事に活躍しています。

　　　　　　　ドリルユニット仕様

型式

ＭＲＰ−２５ＥＳ−Ｌ１１１（Ｂ）

適用ケーシング

φ５７〜φ９６�o　長さ１ｍ

掘削角度

水平〜下向６０°　下向３０°〜下向９０°

打撃力

２００Ｊ（バックハンマ機構付）

打撃数

４００bpm

回転数

２６min-1　　　５２min-1

回転トルク

２．３ｋＮ・ｍ　　　１．１５ｋＮ・ｍ

フィード方式

オイルモータ、チェーン方式

フィード力

０〜１１．８　ｋN

フィードストローク

１４５０�o

セントラライザ

油圧クランプ・油圧ブレーカ

寸法

Ｈ１１００×Ｗ１０６０×Ｌ２７７０　�o

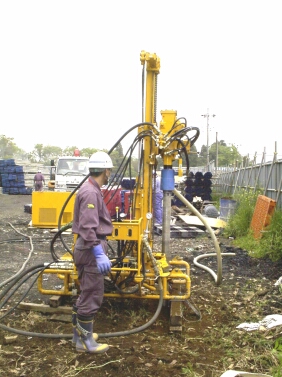

HRP-8DC（ガイア・Ｇａｉａ）

土壌汚染対策法の施行により、土壌汚染状況調査が義務付けられ重金属、ＶＯＣ、複合汚染、ダイオキシン調査を目的とした試料採取（コア採取）に適した低価格な自走式のマシンです。
ＨＲＰ−８ＤＣは土壌環境展にて来場者の注目を集め、低価格でコンパクトしかも高いメンテナンス性を評価して頂きました。また、実際の現場でのデモンストレーションにおいても高採集率と作業の容易さを認めていただいております。
